PARTNER EQUO
PARTNER EQUO

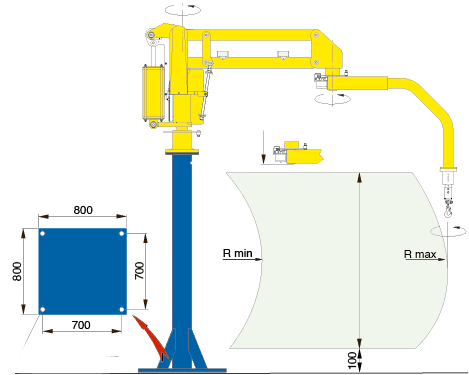

TECHNICAL CHARACTERISTICS OF PNEUMATIC MANIPULATORS PARTNER EQUO
עומס מקסימלי:
550 ק”ג.
מקס. רדיוס עבודה:
4000 מ”מ.
מקס. מהירות הרמה:
0.5 מטר/שניה
מהלך הרמה: 2450מ”מ.
מערכת פיקוד: רק אויר
אספקה: אויר דחוס – נקי (40 µm ), ללא שימון
לחץ עבודה:
7-8 אטמ’
טמפרטורת עבודה: 0 עד 45 מעלות צלסיוס
רמת רעש:
<70 דציבל
צריכת אויר: 20-100 ליטר אויר טבעי למחזור עבודה
צירי סיבוב:
– 360 מעלות ללא הפסקה בציר העמוד וציר התופסנית
– 300°ציר האמצעי
מנפולטר תעשייתי פרטנר אקו עם זרועות פרקיות
מניפולטור פניאומטי עם זרועות מפרקיות דגם PARTNER EQUO מצויד בתפסנית מיוחדת, המתאימה לתפוס מוצר, מחוץ למרכז הכובד ביחס לציר האנכי של זרועות המניפולטור. המבנה המודולרי שלו תוכנן לעמוד בפיתול, הנוצר כתוצאה מעובדה זו. בנוסף ישנה אפשרות לשנות את צורת הזרוע הסופית ומידותיה וכך המניפולטור PARTNER PE יכול לעבוד באזורים צרים במיוחד
כיצד פועל המניפולטור
בוכנת אויר הפועלת באויר דחוס, משולבת במערכת מנופים להעברת כח, מאפשרת איזון המטען.
כח הבוכנה נשלט על ידי שני מעגלים פניאומטים : המעגל הראשון שומר את הזרוע מאוזנת ללא מטען, השני מאזן את הזרועות עם המטען.
העובד יכול תמיד לשנות את עומס המטען כדי להשתמש בכח מינימלי על התפסנית או ישר על המטען
שיטות האיזון השונות
פרה-סלקטור – קביעת האיזון מראש
מאפשר קביעה מראש של לחץ האיזון במידה והמשקלים משתנים. מצוייד בפלטה ומחוג, על הפלטה ניתן לסמן את לחץ האיזון הדרוש
ידית הרמה/הורדה (ג’ויסטיק)
היא מאפשרת להרים ולשנע את המטען במהירות, בדיוק ובצורה ישרה , ללא שום כיוונונים, בהפעלה פשוטה של ידית ההפעלה
ידית הרמה/לחצן איזון אוטומטי
מאפשרת לאזן אוטומטית את המטען על ידי לחצן לאחר הרמת המטען עם ידית ההרמה. ללא מטען התפסנית מאוזנת
איזון אוטומטי
מאפשרת איזון אוטומטי של המטען, ללא כיוונונים, ברגע שתופסים את המוצר.
